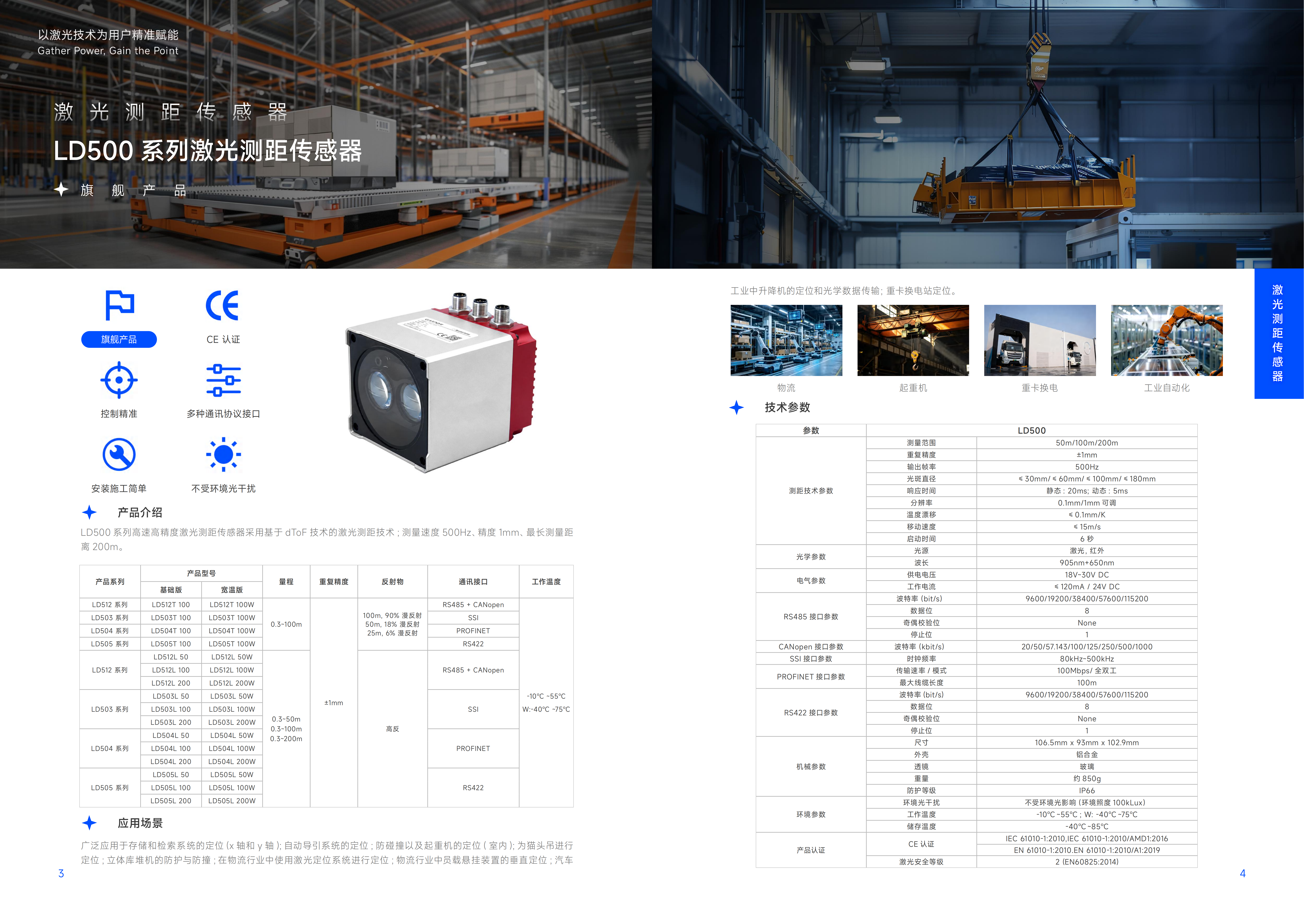

LD500系列激光测距传感器
LD500 系列高速高精度激光测距传感器采用基于 dToF 技术的激光测距技术 ; 测量速度 500Hz、精度 1mm、最长测量距离 200m。
技术参数
| 产品系列 | 基础版 | 宽温版 | 量程 | 重复精度 | 通讯接口 | 工作温度 |
|---|---|---|---|---|---|---|
| LD512 系列 | LD512 50 | LD512 50 W | 0.3~50m/100m/200m | ±1mm | CANopen+RS485 | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD512 系列 | LD512 100 | LD512 100 W | 0.3~50m/100m/200m | ±1mm | CANopen+RS485 | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD512 系列 | LD512 200 | LD512 200 W | 0.3~50m/100m/200m | ±1mm | CANopen+RS485 | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD503 系列 | LD503 50 | LD503 50 W | 0.3~50m/100m/200m | ±1mm | SSI | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD503 系列 | LD503 100 | LD503 100 W | 0.3~50m/100m/200m | ±1mm | SSI | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD503 系列 | LD503 200 | LD503 200 W | 0.3~50m/100m/200m | ±1mm | SSI | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD504 系列 | LD504 50 | LD504 50 W | 0.3~50m/100m/200m | ±1mm | PROFINET | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD504 系列 | LD504 100 | LD504 100 W | 0.3~50m/100m/200m | ±1mm | PROFINET | -10℃ ~55℃ W:-40℃ ~75℃ |
| LD504 系列 | LD504 200 | LD504 200 W | 0.3~50m/100m/200m | ±1mm | PROFINET | -10℃ ~55℃ W:-40℃ ~75℃ |
| 参数 | 型号 | LD500 系列 |
|---|---|---|
| 测距技术参数 | 测量范围 | 50m/100m/200m |
| 重复精度 | ±1mm | |
| 输出帧率 | 500Hz | |
| 光斑直径 | ≤ 30mm/ ≤ 60mm/ ≤ 100mm/ ≤ 180mm | |
| 响应时间 | 静态 : 20ms; 动态 : 5ms | |
| 分辨率 | 0.1mm/1mm 可调 | |
| 温度漂移 | ≤ 0.1mm/K | |
| 移动速度 | ≤ 15m/s | |
| 启动时间 | 6 秒 | |
| 光学参数 | 光源 | 激光，红外 |
| 波长 | 905nm+650nm | |
| 电气参数 | 供电电压 | 18V~30V DC |
| 工作电流 | ≤ 120mA / 24V DC | |
| RS485 接口参数 | 波特率（bit/s） | 9600/19200/38400/57600/115200 |
| 数据位 | 8 | |
| 奇偶校验位 | None | |
| 停止位 | 1 | |
| CANopen 接口参数 | 波特率（kbit/s） | 20/50/57.143/100/125/250/500/1000 |
| SSI 接口参数 | 时钟频率 | 80kHz~500kHz |
| PROFINET 接口参数 | 传输速率 / 模式 | 100Mbps/ 全双工 |
| 最大线缆长度 | 100m | |
| 机械参数 | 尺寸 | 106.5mm x 93mm x 102.9mm |
| 外壳 | 铝合金 | |
| 透镜 | 玻璃 | |
| 重量 | 约 850g | |
| 防护等级 | IP66 | |
| 环境参数 | 环境光干扰 | 不受环境光影响（环境照度 100kLux） |
| 工作温度 | -10℃ ~55℃ ; W: -40℃ ~75℃ | |
| 储存温度 | -40℃ ~85℃ | |
| 产品认证 | CE 认证 | IEC 61010-1:2010,IEC 61010-1:2010/AMD1:2016 |
| EN 61010-1:2010.EN 61010-1:2010/A1:2019 | ||
| 激光安全等级 | 2 (EN60825:2014) |
产品优势
CE 认证
控制精准
多种通讯协议接口
安装施工简单
不受环境光干扰
